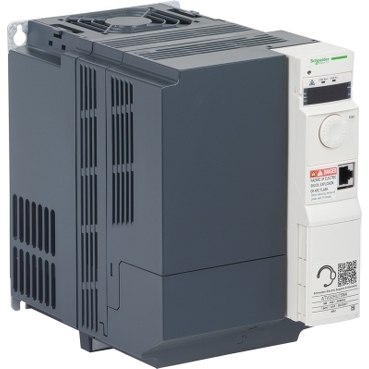

Altivar 32, Variable speed drive ATV32, 7.5 kw, 400 V, 3 phase, with heat sink

Item Number: ATV32HU75N4

Datasheet

Product Dimensions

Width icon

Width150 mm

Height icon

Height308 mm

Depth icon

Depth232 mm

Barcode

Qty UoM EAN Colour
-
-
-

Specifications

Design

Range of product

Altivar 32

Product or component type

variable speed drive

Product destination

<ul><li>asynchronous motors</li><li>synchronous motors</li></ul>

Warranty

18 months

Physical

Function available

-

Local signalling

<ul><li>1 LED red for drive voltage</li><li>1 LED green for CANopen run</li><li>1 LED red for CANopen error</li><li>1 LED red for drive fault</li></ul>

Supply

internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection

Protection type

<ul><li>input phase breaks: drive</li><li>overcurrent between output phases and earth: drive</li><li>overheating protection: drive</li><li>short-circuit between motor phases: drive</li><li>thermal protection: drive</li></ul>

Communication port protocol

<ul><li>CANopen</li><li>Modbus</li></ul>

Connector type

1 RJ45 (on front face) for Modbus/CANopen

Width

150 mm

Height

308 mm

Depth

232 mm

Net weight

7.5 kg

Standards

<ul><li>EN 61800-3 environments 2 category C2</li><li>EN/IEC 61800-3</li><li>EN/IEC 61800-5-1</li><li>EN 61800-3 environments 1 category C2</li><li>EN 55011 class A group 1</li></ul>

Product certifications

<ul><li>NOM 117</li><li>GOST</li><li>C-Tick</li><li>UL</li><li>CSA</li></ul>

Marking

CE

Ip degree of protection

IP20 conforming to EN/IEC 61800-5-1

Relative humidity

<ul><li>5...95 % without condensation conforming to IEC 60068...2-3</li><li>5...95 % without dripping water conforming to IEC 60068...2-3</li></ul>

Ambient air temperature for operation

<ul><li>-10...50 °C without derating</li><li>50...60 °C with derating factor</li></ul>

Ambient air temperature for storage

-25...70 °C

Others

Product specific application

complex machines

Assembly style

with heat sink

Component name

ATV32

Emc filter

Class C2 EMC filter integrated

Network number of phases

3 phases

[us] rated supply voltage

380...500 V - 15...10 %

Supply voltage limits

323...550 V

Supply frequency

50...60 Hz - 5...5 %

Network frequency

47.5...63 Hz

Motor power kw

7.5 kW at 380...480 V

Motor power hp

10 hp at 380...480 V

Line current

<ul><li>18.7 A for 500 V 3 phases 7.5 kW / 10 hp</li><li>26.5 A for 380 V 3 phases 7.5 kW / 10 hp</li></ul>

Apparent power

22.9 kVA at 500 V 3 phases 7.5 kW / 15 hp

Prospective line isc

22 kA for 3 phases

Nominal output current

17 A at 4 kHz 500 V 7.5 kW / 10 hp

Maximum transient current

25.5 A for 60 s 7.5 kW / 10 hp

Output frequency

0.0005...0.599 kHz

Nominal switching frequency

4 kHz

Switching frequency

2...16 kHz adjustable

Speed range

1...100 for asynchronous motor in open-loop mode

Speed accuracy

+/- 10 % of nominal slip 0.2 Tn to Tn

Torque accuracy

+/- 15 %

Transient overtorque

170...200 %

Braking torque

<= 170 % with braking resistor

Asynchronous motor control profile

<ul><li>flux vector control without sensor, standard</li><li>voltage/frequency ratio, 2 points</li><li>flux vector control without sensor - Energy Saving, NoLoad law</li><li>voltage/frequency ratio, 5 points</li><li>voltage/frequency ratio - Energy Saving, quadratic U/f</li></ul>

Synchronous motor control profile

vector control without sensor

Regulation loop

adjustable PID regulator

Motor slip compensation

<ul><li>not available in voltage/frequency ratio (2 or 5 points)</li><li>adjustable 0...300 %</li><li>automatic whatever the load</li></ul>

Output voltage

<= power supply voltage

Noise level

43 dB conforming to 86/188/EEC

Insulation

electrical between power and control

Electrical connection

<ul><li>screw terminal, clamping capacity: 0.5...1.5 mm², AWG 18...AWG 14 (control)</li><li>removable screw terminals, clamping capacity: 2.5...16 mm², AWG 12...AWG 6 (motor/braking resistor)</li><li>screw terminal, clamping capacity: 6...16 mm², AWG 8...AWG 6 (power supply)</li></ul>

Tightening torque

<ul><li>0.5 N.m, 4.4 lb/ft (control)</li><li>1.2 N.m, 10.6 lb/ft (motor/braking resistor)</li><li>1.2 N.m, 10.6 lb/ft (power supply)</li></ul>

Analogue input number

3

Analogue input type

<ul><li>AI1 voltage: 0...10 V DC, impedance: 30000 Ohm, resolution 10 bits</li><li>AI2 bipolar differential voltage: +/- 10 V DC, impedance: 30000 Ohm, resolution 10 bits</li><li>AI3 current: 0...20 mA (or 4-20 mA, x-20 mA, 20-x mA or other patterns by configuration), impedance: 250 Ohm, resolution 10 bits</li></ul>

Sampling duration

<ul><li>2 ms (AI1, AI2, AI3) - analog input(s)</li><li>2 ms (AO1) - analog input(s)</li></ul>

Response time

<ul><li>LI1...LI6 8 ms, tolerance +/- 0.7 ms for logic output(s)</li><li>R1A, R1B, R1C 2 ms for relay output(s)</li><li>R2A, R2C 2 ms for relay output(s)</li></ul>

Accuracy

<ul><li>+/- 0.2 % (AI1, AI2, AI3) for a temperature of -10...60 °C</li><li>+/- 0.5 % (AI1, AI2, AI3) for a temperature of 25 °C</li><li>+/- 1 % (AO1) for a temperature of 25 °C</li><li>+/- 2 % (AO1) for a temperature of -10...60 °C</li></ul>

Linearity error

<ul><li>+/- 0.2...0.5 % of maximum value (AI1, AI2, AI3)</li><li>+/- 0.3 % (AO1)</li></ul>

Analogue output number

1

Analogue output type

<ul><li>AO1 software-configurable current 0...20 mA, impedance: 800 Ohm, resolution 10 bits</li><li>AO1 software-configurable voltage 0...10 V, impedance: 470 Ohm, resolution 10 bits</li></ul>

Discrete output number

3

Discrete output type

<ul><li>configurable relay logic: (R1A, R1B, R1C) NO/NC - 100000 cycles</li><li>configurable relay logic: (R2A, R2B) NO - 100000 cycles</li><li>logic: (LO)</li></ul>

Minimum switching current

5 mA at 24 V DC for configurable relay logic

Maximum switching current

<ul><li>R1: 3 A at 250 V AC resistive load, cos phi = 1</li><li>R1: 4 A at 30 V DC resistive load, cos phi = 1</li><li>R1, R2: 2 A at 250 V AC inductive load, cos phi = 0.4</li><li>R1, R2: 2 A at 30 V DC inductive load, cos phi = 0.4</li><li>R2: 5 A at 250 V AC resistive load, cos phi = 1</li><li>R2: 5 A at 30 V DC resistive load, cos phi = 1</li></ul>

Discrete input number

7

Discrete input type

<ul><li>programmable (sink/source) (LI1...LI4)24...30 V DC, with level 1 PLC</li><li>programmable as pulse input 20 kpps (LI5)24...30 V DC, with level 1 PLC</li><li>switch-configurable PTC probe (LI6)24...30 V DC</li><li>safe torque off (STO)24...30 V DC - 1500 Ohm</li></ul>

Discrete input logic

<ul><li>negative logic (sink) (LI1...LI6), > 19 V (state 0), < 13 V (state 1)</li><li>positive logic (source) (LI1...LI6), < 5 V (state 0), > 11 V (state 1)</li></ul>

Acceleration and deceleration ramps

<ul><li>deceleration ramp automatic stop DC injection</li><li>S</li><li>linear</li><li>ramp switching</li><li>U</li><li>CUS</li><li>deceleration ramp adaptation</li></ul>

Braking to standstill

by DC injection

Physical interface

2-wire RS 485 for Modbus

Transmission frame

RTU for Modbus

Type of polarization

no impedance for Modbus

Number of addresses

<ul><li>1...127 for CANopen</li><li>1...247 for Modbus</li></ul>

Method of access

slave CANopen

Electromagnetic compatibility

<ul><li>1.2/50 µs - 8/20 µs surge immunity test, level 3 conforming to IEC 61000-4-5</li><li>conducted radio-frequency immunity test, level 3 conforming to IEC 61000-4-6</li><li>electrical fast transient/burst immunity test, level 4 conforming to IEC 61000-4-4</li><li>electrostatic discharge immunity test, level 3 conforming to IEC 61000-4-2</li><li>radiated radio-frequency electromagnetic field immunity test, level 3 conforming to IEC 61000-4-3</li><li>voltage dips and interruptions immunity test conforming to IEC 61000-4-11</li></ul>

Option card

<ul><li>communication card for CANopen daisy chain</li><li>communication card for CANopen open style</li><li>communication card for DeviceNet</li><li>communication card for EtherNet/IP</li><li>communication card for Profibus DP V1</li></ul>

Functionality

mid

Specific application

other applications

Pollution degree

2 conforming to EN/IEC 61800-5-1

Vibration resistance

<ul><li>1 gn (f = 13-200 Hz) conforming to EN/IEC 60068-2-6</li><li>1.5 mm peak to peak (f = 3-13 Hz) conforming to EN/IEC 60068-2-6</li></ul>

Shock resistance

15 gn for 11 ms conforming to EN/IEC 60068-2-27

Operating altitude

<ul><li><= 1000 m without derating</li><li>1000...3000 m with current derating 1 % per 100 m</li></ul>

Operating position

vertical +/- 10 degree
